さて、今日は、ホンダ CBR1000RR メーターパネルのLED打ち換えです
こんなバイクです

300px-HondaCBR1000RR-002



メーターパネルの打ち換えをご自身でされたそうですが、不点灯のため治してほしいとのご依頼です

IMGP7140



IMGP7142



苦労された跡が残っています

これは、4極のLEDなのですが、今回は2極のLEDしかないので、
ひと手間加えて実装します

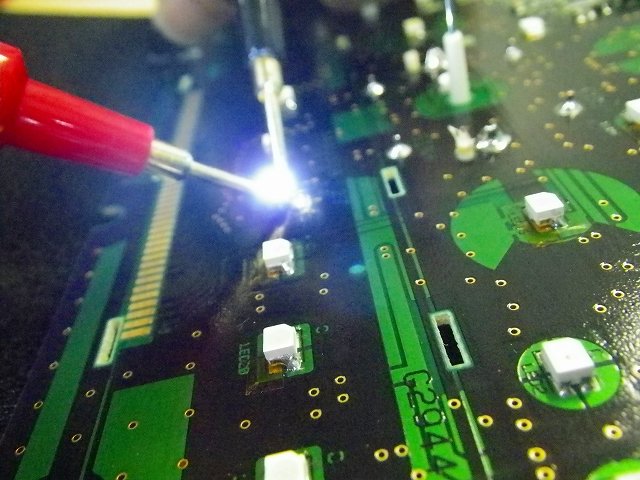

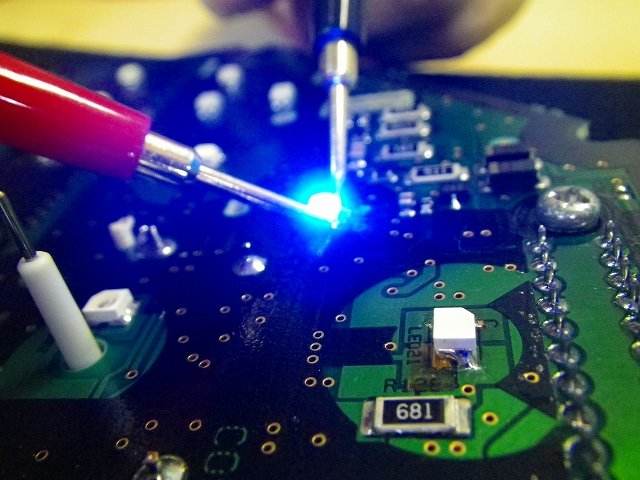

まず、1つ1つ極性を確認します
今回は、向かって左2つが-極で、右下が-極、右上が+極でした

BlogPaint



右下の-極に絶縁テープを貼り、そこに2極のLEDを実装します

IMGP7152



今回は、赤、青、白の3色に打ち換えました

IMGP7147



IMGP7149



IMGP7150



きれいに点灯しています
