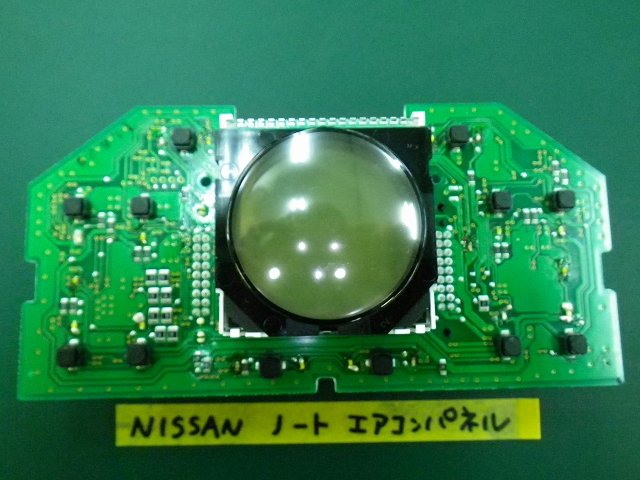

NISSANノート エアコンパネルのLED打ち換え(交換)作業です

これは、プラズマクラスター付きオートエアコンのようです

IMGP6630






自分でLED交換をされたようですが、点灯しないところがあるとご依頼を受けました


基盤を拝見したところ、LEDチップは一番小さい1608サイズでした
このサイズの交換は顕微鏡無しでは かなり厳しいと思います

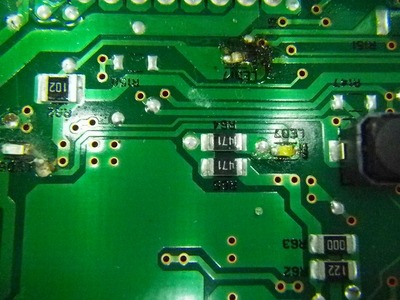

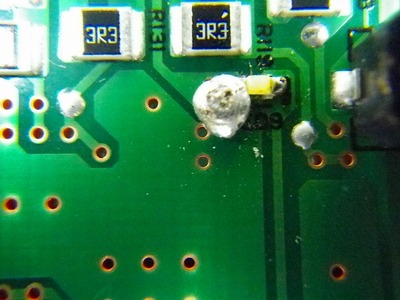

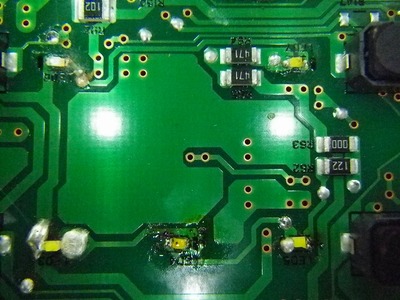

IMGP6632



IMGP6633



IMGP6636


なかり苦労された跡が痛々しく残っています

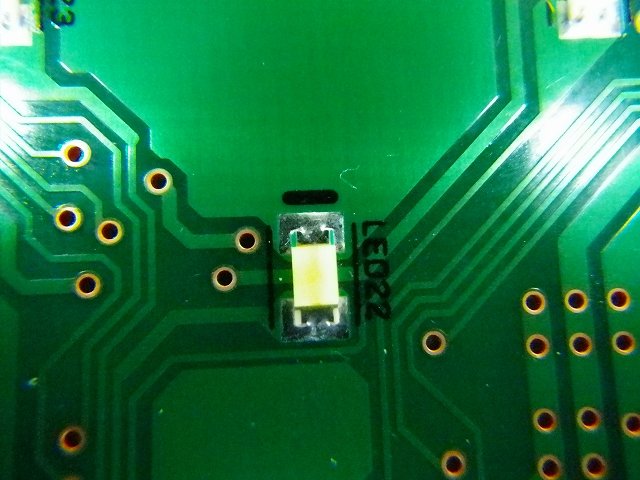

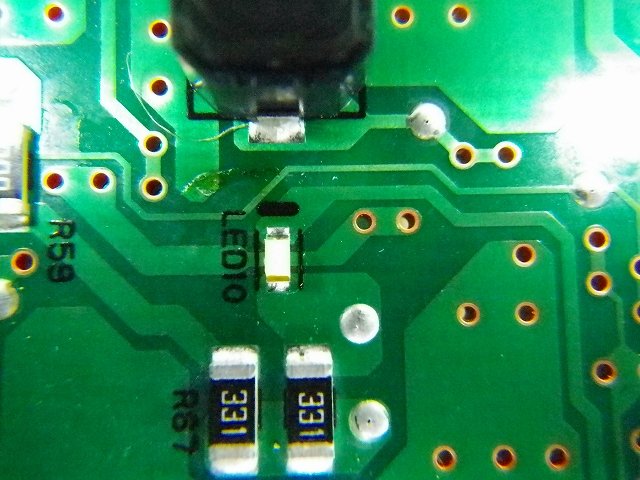

何とか治って点灯しました

IMGP6639



IMGP6638




無理に半田付けしようとすると、
熱をかけすぎて、LEDが切れてしまったり
パターンがはがれてしまい、不点灯の原因になります
特に1608サイズの最小チップは失敗した・・・と依頼されるお客様が多いです
半田はなんとか付いていても、振動などで取れてしまうこともあります
挑戦する前に、ご依頼いただければ、修正するよりも安価で打ち換えすることが出来ます
パターンがはがれてしまったら、回路を修復するのに、
1箇所¥500~の修正費用が発生します
自分でLED打ち換えをされる時は、くれぐれも注意してくださいね
