回路修復①

※こちらの記事は2011年11月22日に公開した記事をﾘﾆｭｰｱﾙしたものです



















自動車エアコンパネルの回路の修復とLED交換（ＬＥＤ打ち替え）です。

回路修復②






























自分で交換しようとした際に　断線やパターンの剥離があったようです。


フラックス洗浄液で基板をきれいに掃除してから、回路の修復をします。
1枚目の写真の向かって左側のパターンが無くなってしまっています。

まず　右側のパターンに予備ハンダをして、チップLEDを固定します。
次に反対側（損傷側）回路を辿ってレジストを少し剥きリード線などで
LEDと繋ぎます。

2枚目の写真の場合は回路が1区間めくれて無くなっています。
ジャンパー線をつかって繋ぎます。

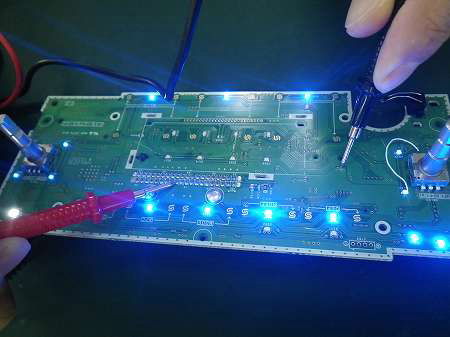

点灯チェックの様子です。

回路修復③



















今回はブルーに交換しました。

向かって右側に見える白い線が
先ほど修復に使ったジャンパー線です。
