※こちらの記事は2010年12月28日に公開した記事をリニューアルしたものです

ワゴンR 1

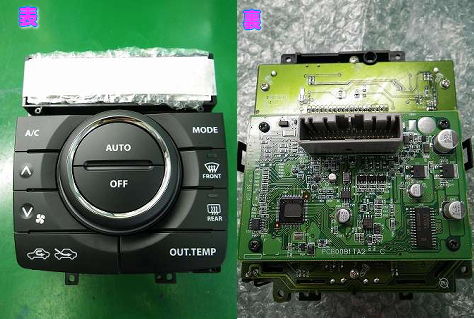

スズキ ワゴンRスティングレーの
エアコンパネルの交換済みのチップLEDのはんだ付けの修正と回路の修復です。


点灯しないのは22箇所のうち5箇所です。

ワゴンR 2

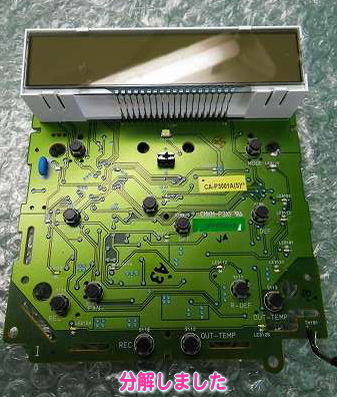

ユニット部から基板を取り外したところです。



診断すると点灯しているところも、イモハンダ・馴染み不足のような状態が確認できたので
念のため全て修正します。

ということで、液晶部分も取り外します。

裏面からはんだ吸い取り線を使ってハンダを吸い取って外します。

ワゴンR 3





























点灯しなかった5箇所のうち
3箇所はパターン剥離、2箇所はLEDの熱破壊が原因でした。
パターンが剥離しているところは錫メッキ線を使って回路を修復しました。

熱破壊によって点灯しなかったLEDは新しいものに交換しました。

ワゴンR 4

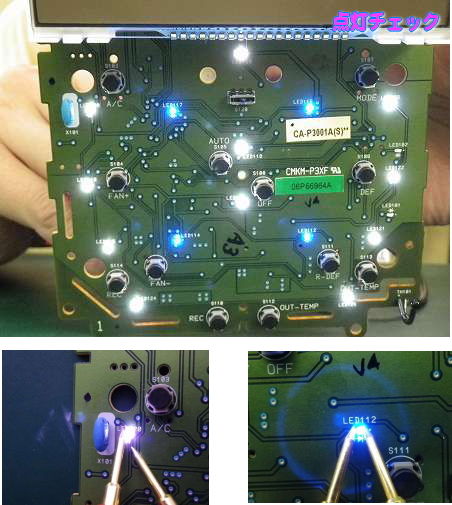

点灯チェックの様子です。
きれいに修復できました✨
