toyota ヴェルファイア①

※こちらの記事は2010年5月12日に公開した記事をﾘﾆｭｰｱﾙしたものです

－－－－－－－－－－－－－－－















トヨタ　ＶＥＬＬＦＩＲＥ(ヴェルファイア)の
ナビ・エアコンパネル部分のＬＥＤ交換（ＬＥＤ打ち替え）です。



車体からスポッと外したのが上↑の状態です。

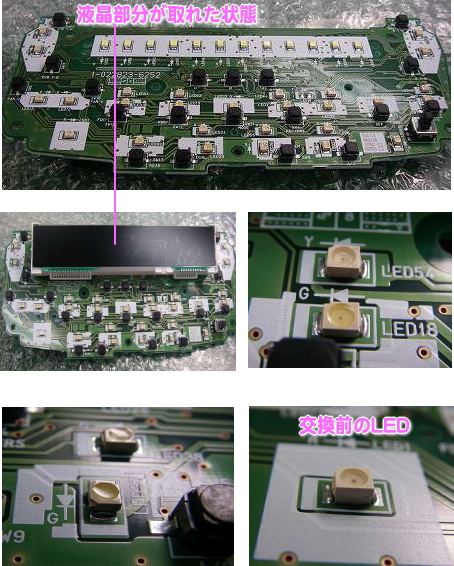

toyota ヴェルファイア②






























外側の黒のケース（スイッチ部）を外し、
基板と液晶部分を止めてあるハンダを吸い取り線で全て吸い取り、
取り外します。（写真：中段左が取り外し前）
液晶部分を取り外すとその下にもLEDがあります。
こちらも交換します。



液晶部分がハンダ付けされているピンは本数も多く

スルーホールに入ったハンダを何回も吸い取っているうちに
パターンが剥離してしまうことがあるので注意します。
toyota ヴェルファイア③






















今回はオレンジから全てをホワイトに交換しました。
