自動車エアコンパネルのLED交換（ＬＥＤ打ち替え）手術30箇所です。

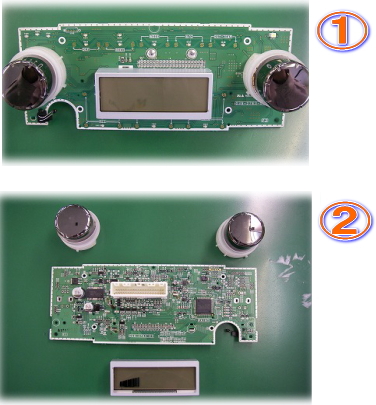

まずは、液晶部分とダイアル部分を取り外さなくてはいけないのですが、
液晶部分の取外しが大変でした。液晶部分はたくさんピンの付いた部品で
しっかりハンダ付けしてあります。その上から鉄製カバーがかけられ
４隅をクリンチしてこれもしっかりハンダ付けしてあります。
ハンダ吸い取り線を使って４隅のハンダを吸い取り、クリンチしてある箇所を
元に戻し、次にピン部分を吸い取っていきます。
（それでも外しにくい場合は低温ハンダを使って取り外します。時間を
かければ取れると思いますが、パターンの損傷などにも注意します。
今回は時間短縮のために低温ハンダを使用しました）
LED交換ビフォーアフター
今回は純正の（？）緑色から青色へのチェンジです。（LEDは同タイプの
ものを用意してありますから写真であまり変化はわかりませんが…）
まずチェッカーを使って極性を調べてから作業します。異なる種類のLEDを
同時に付け替える場合は特に極性チェックに注意してください。
また、一度に全て外してしまうと
どこに何がついていたか分からなくなってしまったりするので、
写真を撮っておくのがベターです。
LEDの取外しはハンダコテ２本を使用しました。
取り外したLEDを再度利用する場合はコテ先温度を300℃前後にしておきます。
（熱破壊による破損を防ぐためです）
ちなみに 今回は交換前に１箇所破損していました。
全てのLEDを取り外せたら片側のパターンのみハンダを吸い取って
仮ハンダの状態にしてから 新たなLEDをハンダ付けしていきます。
今回は窒素フローハンダコテを使用しました。このような専門的な
ハンダコテがない場合は、コテ先温度が低めの設定なので通常の
ハンダコテではハンダが馴染みにくい場合があります。
プリヒーターやドライヤーを使って不足した熱を補ってやり、
フラックスを使用すればハンダが馴染んでくれます。
点灯チェックをしました。
無事全て点いたので スイッチ、液晶部分を
付けて組み立て 完成です！
