※こちらの記事は2008年12月5日に公開した記事をﾘﾆｭｰｱﾙしたものです
－－－－－－－－－－－－－－－
みなさんこんにちは。
今回はチップLED交換の手順を詳しくアップします。
依頼してくださった方から
『今後の勉強のために作業内容の詳細を教えて欲しい』
とリクエストがありましたので
できるだけわかりやすく前後編に分けて説明していきます。
では トヨタDVDナビの照明 LEDの交換をはじめます
まず、とにかく早く交換したいところですが、

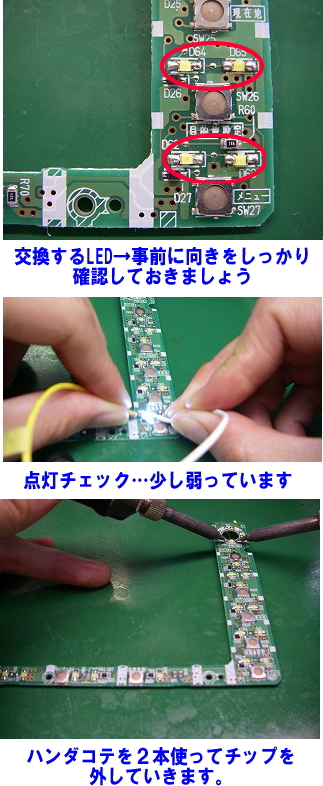

LEDを取り外す前に基板の確認を行います。
★基板に実装する際のLEDの向き（＋ －）の確認をする
★交換するLEDチップの±も確認する
（異なる種類の場合表示の仕方がちがうことがあります）
★ハンダコテがあたって溶けてしまいそうな箇所にマスキングをする
外してしまってから『どっちやったやろ…？』
となってしまうのはよくある事です。
また、１度確認して『わかった！』と思って実装していくうちに
『あれ……？』これもよくあります。
実装するチップの数が多いときなどは特に注意してください。
メモを取るのもいいと思いますよ。
それでは 取り外していきます。
ハンダゴテを2本準備します(共晶ハンダ，350℃前後)
取り外したLEDを再度使用しない場合は特に温度に注意する必要はないので、充分にハンダが溶けやすい温度ではずします。
この際周辺の部品をハンダコテで触ってしまわないように注意してください。
（後編に続く…）
