ThinkPad X31の　メモリスロットのハンダ割れ



はんだ付け職人の自宅で使っている　ThinkPad X31が　突然動かなくなりました。

いい加減古いので　「もう寿命やな・・」「買い替えよか・・」と言いながらも

あちこちいじってみたり、ＷＥＢで検索して、バックアップバッテリーを交換したりしてみました。



「もしかして・・」　

前例がなかったので　ThinkPadにはハンダ割れはないだろう・・と思ってましたが、

一縷の望みを掛けて、ThinkPad X31の裏ブタを外し、メモリーを外してみました。







「ややや？・・」

「これは、もしかして・・」

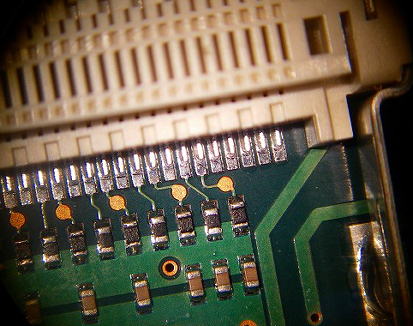

顕微鏡で診てみるとしっかり割れておりました。

肉眼では見えませんが、上の写真のように、
はんだ量が少ないものはとても可能性高いです。



拡大鏡などで観ながらピンセットなどでピンに触れてみると
ハンダ割れがあれば動くことが確認できます。



「やったぜ！」

見つけてしまえば、あとは簡単です。

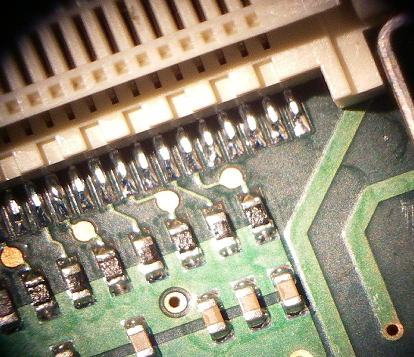

いつものように、顕微鏡をのぞきながらハンダ付け。





キレイに修復しました。

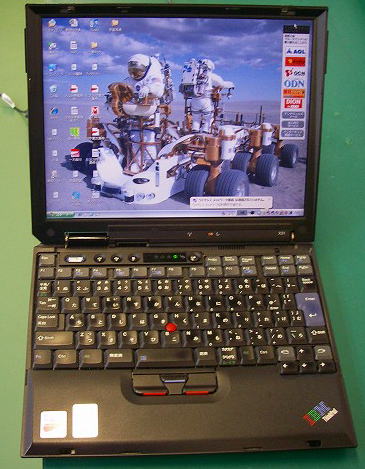

無事復帰しました。





これであと2年は使えるかな？
