【ハンダ割れ】について一般の方の場合

見たことがないと思いますので

「こういうものだ・・」ということを知っていただくため

何枚か 写真をUPしておきます。


写真の出展をあきらかにしておきますね。



1~7の写真は 長谷川正行 著

【カラー図解 マイクロソルダリング 不良解析Q&A】

日刊工業新聞社



それぞれの不良に対して原因と対策について記されています。

(他にも多数の不良例あり)



8の写真は 大阪アサヒ化学㈱

【自動半田付け技術】 技術資料920930

(たぶん 非売品です)

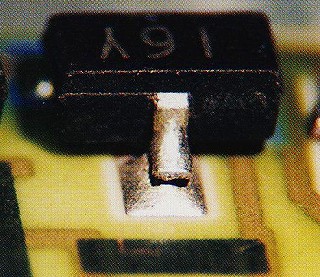

1:ハンダ割れフィレット

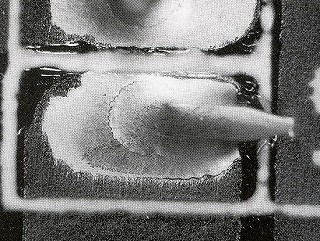

2:クリンチ

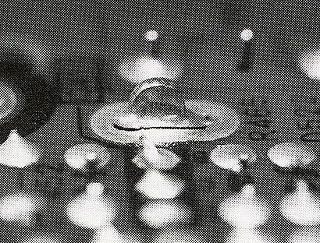

3:放熱板端子のハンダ割れ

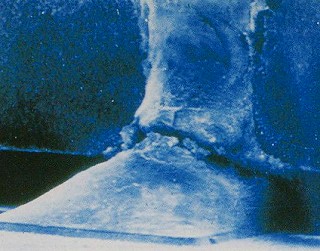

4:ハンダ割れ

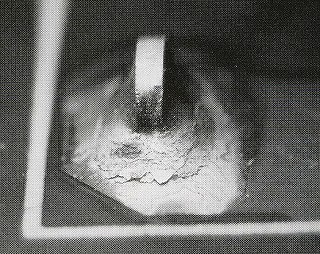

5:ジャック端子のハンダ割れ



6:コネクタピンのハンダ割れ




7:表面実装のハンダ割れ




8:表面実装のハンダ割れ2


いかがでしょう?

ハンダは軟らかいものですが こういう割れ方をします。

ちょっとイメージしやすくなったでしょうか?




ハンダ割れ(半田割れ)(はんだ割れ)について・・
