※こちらの記事は2006年7月18日に公開した記事をリニューアルしたものです







☆ ご依頼

初めまして。
こちらのサイトを拝見させて頂いて、
是非、修理の依頼をお願い致したいとメール差し上げました。
モノはマッキントッシュPowerbookG4
アルミ17インチ、1Ghのマザーです。

パワースイッチ等に繋がるフィルムケーブルを差込む端子の部分が
つい、強く押しすぎて、取れてしまいました。
素人ではとても半田付けできる間隔ではありませんので、
こちらをご依頼致したいのです。
端子も破損させてしまい、
本当は左右で半田で止めてあったのですが、それも破損させてしまいました。
写真を撮りましたので、ご参考、修理可能か、宜しくお願い致します。


☆一次回答

半田付け職人こと 野瀬昌治です。
お問い合わせありがとうございます。

写真拝見しました。
連続する狭いピッチの半田付けは、基板にも損傷がないようですので
問題なくハンダ付けできます。
(元々弱かったようですね、ハンダが割れています)

両端の金属端子なんですが、
通常は接続強度補強のためのものですのでなくても問題ないのですが、
右側は樹脂部が割れているのでしょうか?
フィルムケーブルを差し込んで導通が問題なければ、
問題なく修理可能です。

もしこのコネクタ自体が使用不能になっていた場合は
残念ながら修理はできません。
(メーカ・形式を特定しても、まず手に入りません・・)

基板を送っていただければ診断して修理を行ないます。
ご検討よろしくお願い致します。

☆お客様より

修理可能と聞き、とても喜んでおります。
実はあのコネクタ部分にはフィルムケーブルに挟み、
固定する部品があるのですが、それが無かったものなのです。

それでは修理のほうお願いしたいのですが、
幾つか質問ですが、

発送は元払いでしょうか?
発送先は下記のご住所で宜しいのでしょうか?
修理までどの位かかりますでしょうか?

☆ ハンダ付け職人回答

発送は 元払いでお願い致します。
送り先は 下記の住所でOKです。
修理は 通常 1日で完了しますが、
たまたま到着日に 出張などで外出していた場合を考えて
2日(営業日)みていただければ大丈夫です。

よろしくお願い致します。


☆ マザーボード到着後

マザーボードが無事届きました。
早速 顕微鏡で観察したのですが、
2点 問題点が見つかりました。

写真を添付します

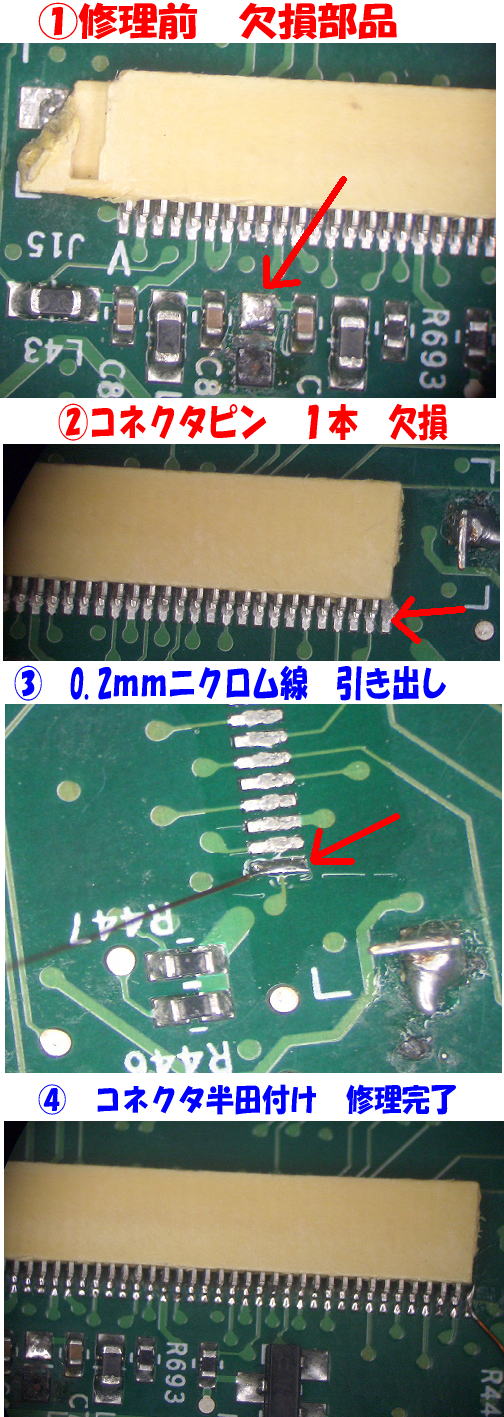

① コネクタの一部が欠けた際
  コネクタピンが1本取れてしまっている。

② 部品が付いていたかもしれないパターンが
  破損している(取れた可能性があります)

①については
 パターンから直接、極細線を半田付けして引き出し
 フィルムケーブルに直接半田付けするという荒業がありますが
 ケーブルを抜き差しできなくなりますし、
 ケーブルを送っていただく必要があります。

②については
 元々なかった可能性もあるのですが
 明らかに熱損傷を受けておりパターンごと剥離していますので
 ひょっとすると お客様が修理を試みられた際、
 コテ先が当たって部品を欠損してしまった可能性があります。

残念ながらこの箇所については
部品が不明なため修復ができません。

以上の2点を踏まえて ○○様がどうされるか
判断を仰ぎたいと思います。

1: ダメもとで修理してみる(費用が発生します)
2: 修理を諦める(費用はいただきません)

たいへん心苦しいですが ご判断をお願い致します。

☆ 電話での相談の結果

②の部品については お客様が修理しようとして
取れてしまったものの 動作に問題はなかったとのこと。

①については 動作しない時のことを考えて
パターンから直接 極細線を半田付けして引き出し
フィルムケーブルに直接半田付けして納品することにしました。


☆作業完了の案内

野瀬です。
PowerbookG4 1Ghのマザーの修理作業完了しました。

電話でお話したように 0.2mmのエナメル線を
欠けたコネクタピンの箇所に半田付けしておきました。
反対側のエナメル被覆は2mmほど剥がしてあります。

固定用の金属端子は除去してあります。
回路的には問題ありません。
強度的には コネクタピンを1本づつ きっちり半田付けしてあるので
強固なものになっているはずです。
(取れるときはパターンごと剥がれると思います)

欠けたピンと部品が気になりますが、
無事、復旧することを祈ります。


☆お客様より 無事復旧したとのご連絡

野瀬さま。
○○です。

本日、無事商品の方受け取りました。
そして、マシンのほう、問題なく動きました!!
本当に有難うございました。

では、この度は大変助かりました。
有難うございました。


☆ というわけで 無事復旧致しました。
  よかった・・
  ハンダ付け職人が 一番喜ぶ一時であります・・。



はんだ付けでお役に立てるなら
お気軽にご相談ください!個人様、法人様問いません。

こちらからご相談くださいませ!

ご連絡お待ちしております。
