８・２６　⑥

※こちらの記事は2009年8月27日に公開した記事を

ﾘﾆｭｰｱﾙしたものです

－－－－－－－－－－－－－－－

















４極のLEDをカラーチェンジ
バイクのメーターパネルのLED交換（ＬＥＤ打ち替え）です。

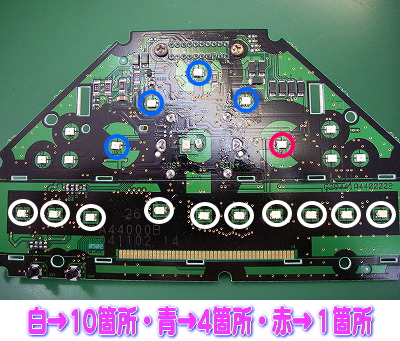

・白い丸印10箇所を白色に
・青い丸印4箇所を青色に
・残り1箇所が赤色に

付属していた交換用LEDでサクサク作業を進めかけたのですが…

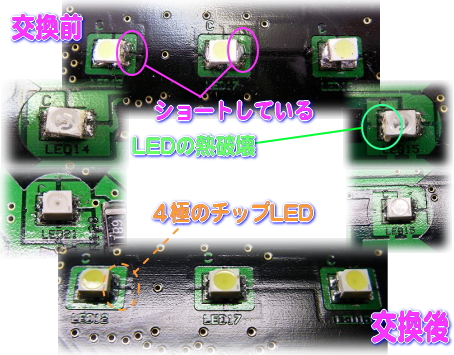

『待てよ、このＬＥＤは２極とちゃうやん、４極やん！』

どおりできれいにハンダ付けされているのに
「１５箇所のうち２箇所しか点灯しませんでした」と書いてあったわけです。
４極の電極に２極のＬＥＤをハンダ付けしたため当然ショートして点灯しなかったわけです。
残りの2箇所はたまたま点灯していただけでした。



８・２６　⑦


















ということで、新たに4極のＬＥＤを注文して交換しなおしました。

ＬＥＤ交換（ＬＥＤ打ち替え）の場合の注意事項はこちらの記事でも詳しく記載しています。
お時間がある方はぜひ1度読んでみてください。
いろんな点に注意してくださいね。
（規格・輝度・取り付け方向・温度などです…）

８・２６　⑧

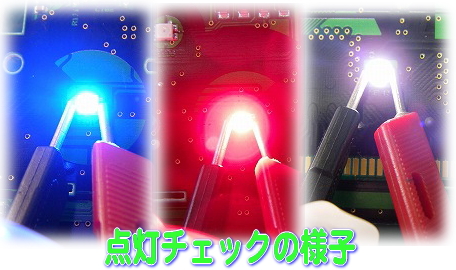

↑こちらが交換後の点灯チェックの様子です。
無事に全て点灯してくれました。
