1005・0603・0402・0201サイズの
チップ部品をはんだ付け出来る
超微細 練習用基板についてご紹介

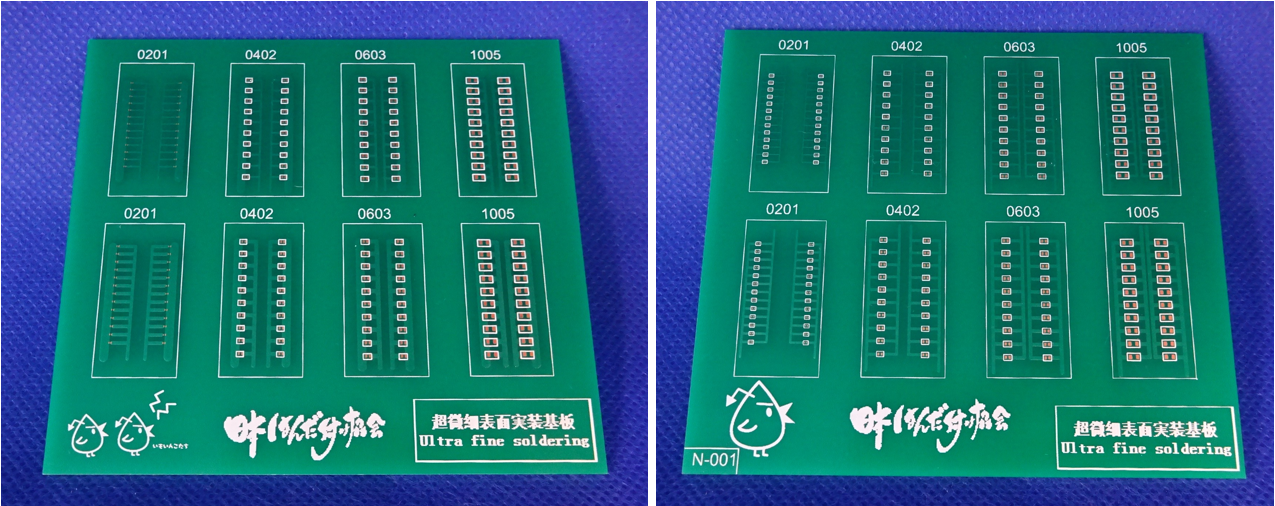

こちらの基板は
セラミックコンデンサ 1005・0603・0402・0201サイズ 各40点
計160点の実装が可能です！

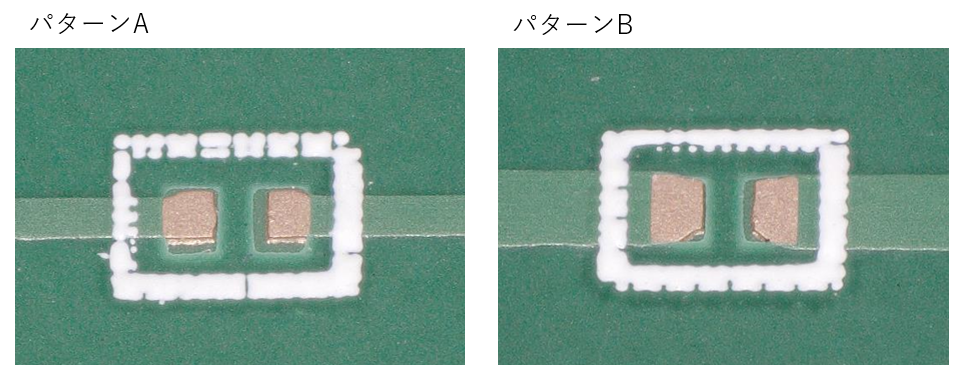

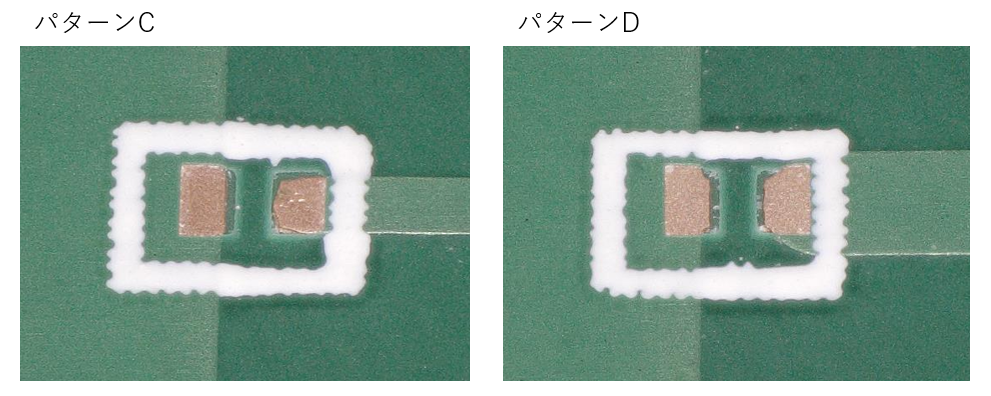

基板の表裏で放熱パターンの大きさを変えており、
それぞれ4種類の練習用パターンをご用意しております。
基板の実装パターンは
0201は104個，0402は80個，0603は80個，1005は80個
実装できる設計になっています。
セット内容の部品は各40点のため、お好みのパターンでお試しください。
実際に0201サイズのセラミックコンデンサを手実装してみた動画をご覧ください。
動画をご覧いただくとわかるのですが、
フラックスの粘度や ピンセットの僅かな静電気などが かなり邪魔をしています。
（ピンセットを脱磁しても、セラミックのピンセットを使用しても影響がありました）
また、基板パターンの銅箔の厚みやレジストの厚みなども
作業性に影響を与えることがあります。
0402・0201サイズのチップの実装を試してみたい方、
はんだ付け技術を極めたい方・ご興味のある方
ぜひ、実際にお試しください！
0603,0402,0201用ピンセットのご紹介
実際に0201，0402サイズのチップを実装してみてわかるのが、
使用するピンセットの重要性です。
普通のピンセットでは、摘まむことはおろか、チップに近づけるだけで
チップは視界から消えてしまいます。
お手元のピンセットを試してみて、「これは難しい･･･」と感じたら
是非、こちらのピンセットをお試しください。
①磁気を帯びない
②静電気が発生しにくく、先端にチップがくっつきにくい
③精度が高い
④滑らない
⑤ＥＳＤ対策
の５つの条件を兼ね備えたピンセットです。
完全非磁性、先端部極細で超精密ピッタリ合います。
エラストマー製グリップはソフトなタッチですべりにくく、
作業感を向上させます。
保管時はキャップで先端を保護し、携帯にも便利です。
ご活用いただければ幸いです。
※こちらは0603,0402,0201用ピンセットを使用している動画です。
