※こちらの記事は2010年11月8日に公開した記事をﾘﾆｭｰｱﾙしたものです
－－－－－－－－－－－－－－－
今回は車種は不明ですが、
純正のオレンジから白・青に交換します。
エアコンパネルのほかにスイッチ類も含め合計33箇所の交換です。

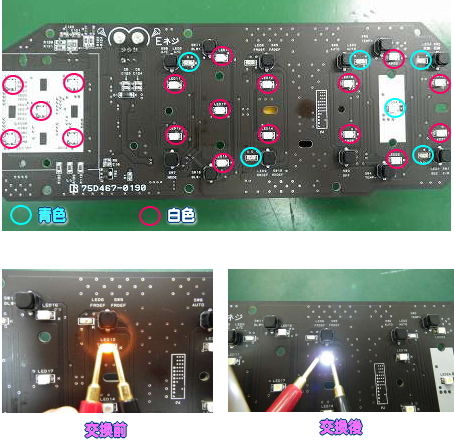

写真の白い四角で囲まれた部分５箇所は４極のLEDが使われています。
４極のLEDから、２極のLEDへ･･･！
４極のLEDを新たに購入するより改造が簡単に出来そうだったので２極のLEDを使うことにしました。
『ＬＥＤ１０４』とかいてあり、ＬＥＤの横には『Ａ』 『Ｋ』とあります。
Ａが＋、Ｋが－になっています。
今回の４極のＬＥＤ５個のうち４個は
回路が２つのパターンのみ繋がっている（残りの2つのパターンに導通がない）
ものだったので２極のＬＥＤをハンダ付けすることに問題はありませんでした。
残り１個のＬＥＤは１つのパターンが＋、残りの３パターンが－になっている回路です。
＋と－が同じ側に隣同士にあるのでこのままでは２極のＬＥＤを使えません。
そこで写真のような改造をして２極のＬＥＤを使用しました。
絶縁テープで－側の３つのパターンを塞ぎ、
リード線から新たな導通を取り－が繋がる回路へハンダ付けしてあります。
砲弾型LEDの交換
残りは砲弾型ＬＥＤ３つの交換です。
この３つのみステンレス用のハンダを使っています。
