こんにちは、はんだ付け職人です。

今日は、はんだ付け検定を受検される方に多い不具合について
紹介させていただきます。

不具合例をご覧いただくことで、日常のはんだ付けで
発生している不良の発生原因などが理解していただけると思います。

では、1回目の今日は、まずラグ端子のはんだ付けから見ていきましょう。

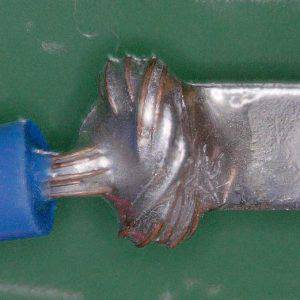

まず、良いはんだ付け(良品)の写真を見てみましょう。

ラグ端子良品

ラグ端子良品

これが、適正なはんだ量です。芯線と端子の境目のところに
フィレットが形成されており、より線の形状が見て取れます。
また、どこを見ても滑らかな曲面で構成されています。

銅線の色が透けていますが、品質的には問題ありません。
(透かしたくない場合は、より線に予備はんだを施してからカラゲます)

ここで特筆すべきは、はんだ表面を覆っているフラックス膜が
ほとんど無色透明で仕上がっているところです。

フラックスが活性化している短い時間内(7~8秒間)に、
約250℃で3秒間、溶融はんだが保てるだけの熱量を与えますと、

写真のように透明のフラックス膜で覆われた状態で、自然にフィレットが
形成されます。



この映像をイメージしたままで次の写真を見ていただくと
違いがよくわかると思います。

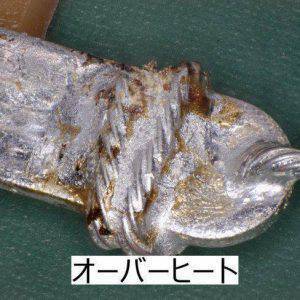

ラグ端子overheat

ラグ端子overheat

これは、オーバーヒートを起こしているものです。

表面のフラックス膜が破れて、はんだの素地が大気に触れたために
はんだ表面が凸凹、ザラザラに変質しています。(酸化している)

こうした熱の逃げ場がほとんど無い母材では、ハンダゴテを当てると、
どんどん母材と溶融はんだの温度が上がっていきます。

このため、溶融はんだの温度を250℃にコントロールするためには、
冷たい(室温の)糸はんだを素早く供給して、溶融はんだの温度が
上がらないようにする必要があります。

もたもたしていると、溶融はんだの温度はどんどん上がっていきますので、
フラックスの蒸発も早くなり、オーバーヒートを起こしやすくなります。

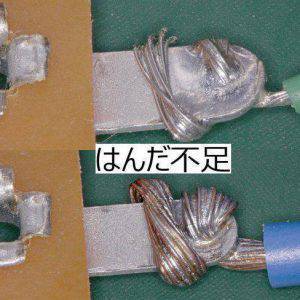

次の例は、はんだ量が少なすぎるもの。
良品と比較するとフィレットが形成されていないのは明白ですね。

ラグ端子はんだ量過少

ラグ端子はんだ量過少

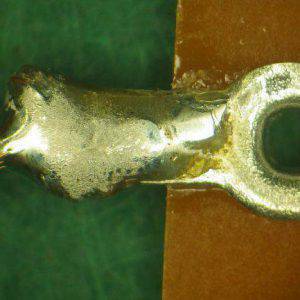

こちらは逆に、はんだ量が多すぎるもの。
より線の形状がわかりません。

ラグ端子はんだ量過多

ラグ端子はんだ量過多

芯線がカラゲられているのか?

熱不足ではないのか?
といった疑問が生じます。

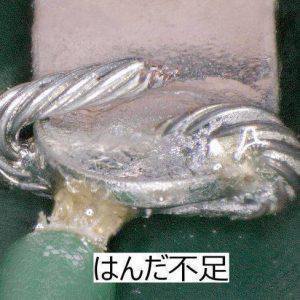

また、カラゲた際に芯線が端子に密着していないと、
この写真のように、浮いた部分に熱が伝わらず、フィレットは形成されません。

ラグ端子リード浮き

ラグ端子リード浮き

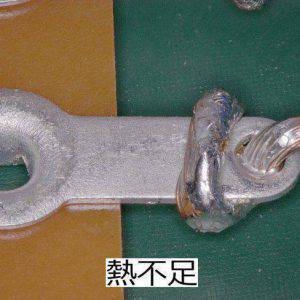

次の写真は、はんだ量が少ないのはもちろんですが、

ラグ端子熱不足

ラグ端子熱不足


熱量が不足しているために、端子にはんだが馴染んでいません。

こうした不具合は、コテ先を芯線の上に載せて加熱した時に起こります。
端子にコテ先が当てられていないので、端子の温度が上がらず
はんだが流れていかなかったものです。



逆に、芯線にコテ先が当てられていない場合、この写真のように
端子にははんだが馴染んでいるけれども、芯線にははんだが馴染んでいない
という現象が起こります。

ラグ端子熱不足2

ラグ端子熱不足2

こうして見てみると、はんだ付け不良の発生原因は、
意外に単純であることがわかりますね。

では、明るいはんだ付けを!
