みなさん こんにちは
山市@はんだ付け職人です。

今回は、ベンツのECUの作業について、
お話ししていこうと思います。



今まで、作業してきましたECUの修理とは違い、
電解コンデンサの交換、トランジスタのチェック、
回路修復等とは別に、

今回のベンツのECU(95年式W124HFMユニットVDO社製ECU)は、
イグナイター基板の抵抗が焼けてしまい、
動作しなくなってしまった例です。

他のECUとは違い、電解コンデンサの液漏れなどの腐食はなく、
トランジスタか、イグナイター基板が不良を起こしているものでした。

この症状は、多くの方で動作不良が発生しているようで、
私どもの所にも、連続で3台ほど来ました。
同じものが3台とは、珍しいです。

作業できる物とできない物があり、
イグナイター基板が、樹脂のようなものでコーティングされているものは、
作業することが出来ません。

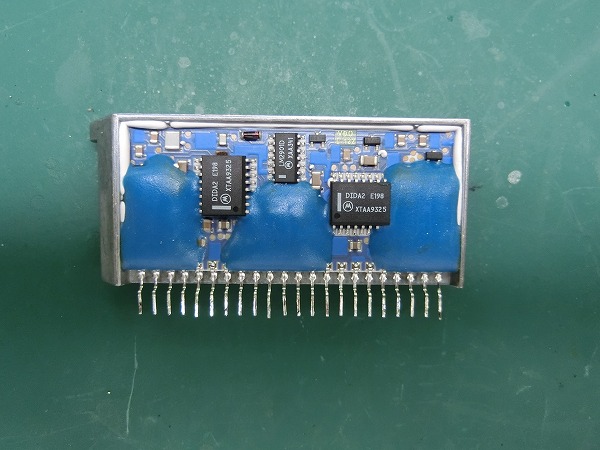

※樹脂コーティングされているもの

このタイプは樹脂が除去できません

コーティングをとろうとしたときに、
同時にチップ部品などをとってしまうので・・・

このベンツのECUですが、あけるのも一苦労。
一度あけて頂いて、中を確認されているものは、すんなりとあくのですが、
あけておられない場合は弊社で開腹いたします。

星形のビスが使用されていますし、
とても固く締め付けがされています。
2人がかりで開腹しました。

ドライバーが2本壊れました・・・
※個人の方が開けられる際は注意してください。

中は、キレイな状態で、電解コンデンサも液漏れなどはありません。

作業としては、イグナイターの基板を取り外し、
その奥のトランジスタも外してチェックします。

※イグナイター基板



今回は、トランジスタには全く問題はありませんでした。
※トランジスタ不良の場合もあります。



焼けた抵抗をICの上を橋のように取り付けます。
※抵抗を取り付けた写真



抵抗が動かないように固定して、
外した、トランジスタとイグナイター基板を取り付けて、
電解コンデンサを交換し、作業完了!!



電解コンデンサについては、他の部品に比べ、寿命が短いため、
変えておいても損はしません。
保守メンテの為にもなります。

※作業完了写真



作業費用としては、

  ¥20,000円(作業費用+分解費用) + 梱包送料代 + 消費税

    ※梱包送料代は箱の大きさ発送先によって変動します。



  別途費用
   部品代 電解コンデンサと抵抗代 + 消費税
    ※部品代も電解コンデンサと抵抗の個数によって変わります。



おおよそ¥23,000~24,000円で、作業をすることができます。



ご依頼頂く際は、「こちら」からお気軽にお問い合わせくださいませ!
